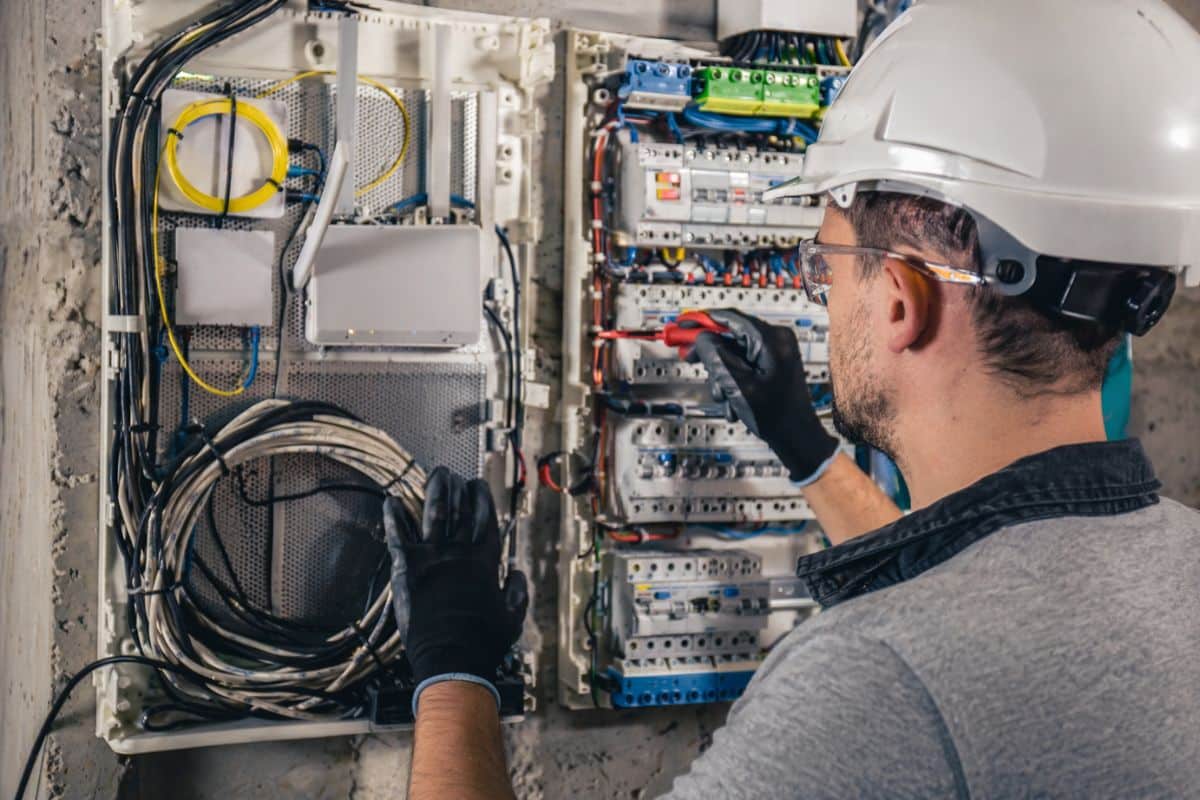

NBR 5410 na reforma elétrica: como evitar sobrecarga, aquecimento e quedas

Disjuntor que desarma toda semana não está “temperamental”: está avisando que a instalação perdeu folga. Em reforma elétrica de apartamento, o prejuízo quase nunca nasce do fio mais caro — nasce do circuito mal dividido, da bitola escolhida “no olho” e do quadro antigo que já não conversa com a carga real da casa. A ABNT NBR 5410 existe justamente para evitar esse roteiro, e ela se aplica também a reformas em instalações existentes.

Neste guia, a referência técnica consultada é a ABNT NBR 5410:2004, com apoio da NR-10 para as exigências de segurança na intervenção. Em apartamento, a ordem certa é simples: entender a carga real, dividir os circuitos, dimensionar condutores e proteção pelas condições reais de uso, verificar aterramento e DR, e só então testar e energizar.

Em um olhar

• Reforma elétrica boa começa pela carga: a norma manda considerar a potência nominal dos equipamentos, a não simultaneidade e uma reserva para ampliações futuras.
• Iluminação e tomadas devem, em regra, ficar em circuitos distintos; cargas mais pesadas ou de uso dedicado pedem circuito independente.
• Bitola mínima não é bitola suficiente: o cabo precisa atender corrente de projeto, fatores de correção, curto-circuito e queda de tensão.
• Antes de religar, a instalação reformada precisa de inspeção, ensaios e relatório; em reforma, também se verifica se a obra não comprometeu a parte antiga.

O que é a NBR 5410 e onde ela se aplica?

A NBR 5410 é a norma que define como instalações elétricas de baixa tensão devem ser projetadas, executadas, verificadas e mantidas para proteger pessoas, animais, equipamentos e o patrimônio. Ela vale para edificações residenciais e também para reformas, ampliações e modificações de instalações existentes, dentro do universo de baixa tensão.

Na edição consultada, a norma abrange circuitos alimentados sob tensão nominal igual ou inferior a 1.000 V em corrente alternada ou 1.500 V em corrente contínua. Em português claro: ela é a regra de referência da reforma elétrica do apartamento. A NR-10 entra como complemento de segurança, exigindo medidas preventivas, análise de risco e observância das normas técnicas oficiais durante projeto, construção, montagem, manutenção e reforma.

Isso muda a conversa dentro da obra. Trocar tomadas, puxar circuito para forno, refazer quadro, separar chuveiro e ar-condicionado ou redistribuir cargas não são “remendos inocentes”: tudo isso precisa respeitar a lógica da instalação inteira. A própria NBR manda verificar, em ampliação ou reforma, se a intervenção não compromete a segurança da instalação existente, e exige que as verificações sejam documentadas por profissionais qualificados.

Por que a reforma elétrica começa na carga, não na marreta?

Reforma elétrica começa na carga porque fio, disjuntor e quadro não se escolhem pela aparência da tomada, mas pela corrente que os equipamentos realmente exigem. A norma manda computar as potências nominais dos equipamentos, considerar o uso simultâneo e ainda prever reserva para futuras ampliações. Sem esse mapa, o apartamento nasce pequeno.

O primeiro trabalho do engenheiro é levantar a carga real: chuveiro, forno, cooktop, micro-ondas, máquina lava e seca, ar-condicionado, aquecedor, automação, home office e o que mais entrou na rotina depois que o prédio foi entregue. A NBR é explícita: a carga de cada equipamento deve ser a potência nominal por ele absorvida, dada pelo fabricante ou calculada a partir da tensão nominal, corrente nominal e fator de potência.

Mesmo no projeto residencial mais simples, a norma já impõe pisos mínimos para pontos de tomada e cargas atribuíveis. Em cozinhas, copas, áreas de serviço e lavanderias, o projeto parte de patamares mais altos do que muita gente imagina; em outros cômodos, também há previsão mínima. Isso mostra por que “aproveitar o que já está aí” sem recalcular costuma dar errado quando a casa ganha equipamentos mais fortes.

A síntese abaixo mostra o que deve ser levantado antes de abrir parede.

Quem pula essa etapa entra num ciclo caro: faz a obra, usa a casa de verdade e descobre depois que o quadro ficou sem espaço, que o disjuntor vive caindo ou que a luz “abaixa” quando um equipamento pesado entra. Em eletricidade, a rotina sempre desmascara o improviso.

Quais erros mais causam sobrecarga, aquecimento e quedas?

Os campeões de problema são quase sempre os mesmos: circuitos misturados demais, equipamento pesado sem circuito próprio, cabo escolhido só pela bitola mínima, neutro compartilhado entre circuitos, conexões ruins e disjuntor “aumentado” para parar de cair. O sintoma muda; a causa, quase sempre, é coordenação técnica mal feita.

A NBR manda individualizar circuitos por função, prever circuitos distintos para iluminação e tomadas e distribuir cargas entre as fases buscando o maior equilíbrio possível. Além disso, para residências, pontos de cozinhas, áreas de serviço e lavanderias precisam de circuitos exclusivos de tomadas; e cargas de uso exclusivo ou virtualmente dedicado, com corrente nominal acima de 10 A, devem constituir circuito independente. Quando isso não é feito, o circuito fica “matando” várias tarefas ao mesmo tempo — e começa a aquecer, cair ou oscilar.

Outro erro discreto, mas venenoso, é o neutro compartilhado. A norma é objetiva: o condutor neutro não pode ser comum a mais de um circuito, e, em circuito monofásico, deve ter a mesma seção do condutor de fase. Em reforma de apartamento antigo, esse detalhe costuma aparecer quando alguém “aproveita” o retorno antigo, mistura circuitos no mesmo eletroduto e depois não entende por que o DR desarma sem padrão aparente ou por que o aquecimento aparece em pontos localizados.

As conexões também entram nesse jogo. A NBR exige que emendas e conexões garantam continuidade elétrica durável, suportabilidade mecânica e proteção mecânica adequada. Traduzindo: borne mal apertado, emenda improvisada ou conexão incompatível é receita clássica para aquecimento localizado, cheiro de isolação e carbonização de tomada ou borne.

A tabela abaixo traduz os erros que mais derrubam obras residenciais.

Como dimensionar circuitos e cabos sem cair no mito da bitola padrão?

A bitola mínima da norma é só o piso de entrada, não a linha de chegada. Em cobre, a NBR fixa 1,5 mm² para circuitos de iluminação e 2,5 mm² para circuitos de força — onde entram as tomadas. Mas a seção final só está correta quando também atende corrente de projeto, proteção contra sobrecarga, curto-circuito e queda de tensão.

Essa diferença entre mínimo e suficiente é o ponto que mais confunde leigos. A norma diz que a seção dos condutores deve atender, no mínimo, aos seguintes critérios: capacidade de condução de corrente igual ou superior à corrente de projeto do circuito (já com fatores de correção), proteção contra sobrecargas, proteção contra curtos-circuitos e solicitações térmicas, limites de queda de tensão e seções mínimas. Ou seja: o cálculo real vem depois do piso normativo.

A regra mais útil para entender o dimensionamento é esta:

• IB = corrente de projeto, isto é, o que a carga pede.
• In = corrente nominal do disjuntor.
• Iz = corrente que o condutor suporta nas condições reais de instalação.

A coordenação correta é IB ≤ In ≤ Iz, com a condição adicional de atuação térmica do dispositivo dentro do limite do cabo. Se o disjuntor fica acima do que o cabo suporta, o fio sofre antes da proteção. Se o disjuntor fica abaixo do que a carga pede, ele desarma demais.

A queda de tensão fecha essa conta. Em casos usuais de fornecimento em tensão secundária de distribuição, a instalação não deve ultrapassar 5% a partir do ponto de entrega; e, em nenhum caso, a queda de tensão nos circuitos terminais pode ser superior a 4%. É por isso que um circuito aparentemente “leve” pode exigir cabo maior quando o percurso é longo, a instalação agrupa muitos condutores ou a carga entra com uso contínuo.

O agrupamento e a temperatura ambiente também mexem na ampacidade. A NBR deixa claro que as tabelas de capacidade de corrente exigem correções quando há agrupamento de circuitos e quando as condições reais fogem das hipóteses padrão. Em shafts antigos, quadros apertados e eletrodutos superlotados, ignorar esse desconto térmico é uma forma elegante de cozinhar cabo por dentro da parede.

A tabela abaixo resume o que mais importa para não errar o dimensionamento.

Quando um equipamento precisa de circuito exclusivo?

Quando o ponto de utilização alimenta, de modo exclusivo ou virtualmente dedicado, um equipamento com corrente nominal superior a 10 A, a norma manda circuito independente. Em apartamento, isso costuma alcançar chuveiros, fornos, cooktops e muitos sistemas de climatização; em outros casos, depende da tensão do imóvel e da placa do equipamento.

A norma também fecha a porta para o improviso em áreas molhadas e de serviço. Tomadas de cozinhas, copas, áreas de serviço, lavanderias e locais análogos devem ser atendidas por circuitos exclusivamente destinados à alimentação das tomadas desses ambientes. E o aquecimento elétrico de água deve ter conexão direta ao ponto de utilização, sem uso de tomada de corrente.

Há uma exceção que muita reforma usa como desculpa para simplificar demais: em locais de habitação, a NBR admite, como exceção, circuito comum para iluminação e tomadas fora daquelas áreas especiais, desde que a corrente de projeto do circuito comum não passe de 16 A e que nem toda a iluminação, nem todas as tomadas, fiquem concentradas em um único circuito comum. Em obra séria, isso é exceção calculada — não atalho padrão.

A leitura prática da regra fica mais clara quando você olha o nome e a placa do equipamento, não o “tamanho” dele. A tabela abaixo traduz essa lógica para itens comuns de apartamento. A decisão final sempre sai da corrente nominal da placa e da tensão disponível no imóvel.

Se você guarda só uma ideia desta seção, guarde esta: equipamento dedicado não combina com circuito “faz tudo”. O preço do improviso volta em forma de aquecimento, desarme, oscilação e reforma refeita.

Como proteger o apartamento contra curto, choque e disparos?

Proteção boa é coordenação, não acúmulo de peças no quadro. Você evita sobrecarga e aquecimento quando o disjuntor conversa com o cabo; evita choque quando há PE contínuo e DR onde a norma exige; e evita disparos estranhos quando neutro, fases e identificação de circuitos foram organizados sem improviso.

Na proteção contra sobrecarga, a NBR amarra disjuntor e condutor pela relação IB ≤ In ≤ Iz. Em circuitos com mais de uma fase, o dispositivo deve assegurar o seccionamento simultâneo de todos os condutores de fase; ou seja, não basta “juntar” alavancas de disjuntores unipolares como gambiarra de quadro.

Na proteção contra choques, o DR de alta sensibilidade, com corrente diferencial-residual nominal igual ou inferior a 30 mA, é obrigatório em circuitos de pontos situados em locais com banheira ou chuveiro, em tomadas externas, em tomadas internas que possam alimentar equipamentos no exterior e, em residências, em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas ou sujeitas a lavagem. A própria norma lembra que o DR é proteção adicional: ele não substitui as demais medidas de proteção.

A base dessa proteção é o condutor de proteção. Todo circuito deve dispor de PE em toda a sua extensão, e todas as tomadas fixas devem ter contato de aterramento. A norma ainda proíbe usar tubulação de água, gás, partes metálicas flexíveis ou elementos estruturais como alternativa ao condutor de proteção do circuito. Em resumo: “aterrar no cano” não é solução antiga; é erro atual.

O quadro de distribuição também protege quando é tratado como sistema, não como “caixa de disjuntor”. A NBR exige espaço de reserva para ampliações futuras, instalação em local de fácil acesso, identificação externa legível e correspondência clara entre componente e circuito. E ainda traz um aviso direto ao usuário residencial: se o disjuntor ou fusível atua com frequência, a causa pode ser sobrecarga ou curto-circuito; aumentar a corrente nominal sem revisar cabos e causa da falha é erro grave. A norma também manda nunca desativar ou remover o DR.

A lógica de proteção fica simples quando colocada em português de obra.

O que o engenheiro precisa conferir antes de religar a energia?

Antes de religar, não basta “estar funcionando”. A norma exige que toda instalação nova, ampliada ou reformada seja inspecionada e ensaiada durante a execução e/ou ao final, antes de ser colocada em serviço. Em reforma, ainda é obrigatório verificar se a intervenção não comprometeu a segurança da instalação existente.

A inspeção visual vem antes dos ensaios e normalmente com a instalação desenergizada. Ela precisa verificar, no mínimo, se os componentes são conformes às normas aplicáveis, se foram corretamente selecionados e instalados e se não apresentam danos aparentes que comprometam funcionamento e segurança. Depois entram os ensaios, como continuidade dos condutores de proteção e resistência de isolamento; para circuitos até 500 V, a resistência de isolamento medida deve ser, no mínimo, 0,5 MΩ nas condições definidas pela norma.

Em instalações reformadas para uso residencial, a documentação pesa tanto quanto o fio. A NBR manda revisar a documentação “como construída” e, quando não houver equipe permanente qualificada de operação e manutenção, entregar manual do usuário em linguagem acessível, com esquema do quadro, identificação e finalidade dos circuitos, relação dos pontos alimentados, potências máximas por circuito e recomendação explícita para não trocar dispositivos de proteção por outros de características diferentes.

No plano legal, serviços de engenharia ligados ao projeto, execução e responsabilidade técnica não devem começar “depois a gente regulariza”. A Lei 6.496 torna a ART obrigatória para contrato escrito ou verbal de obra ou serviço profissional de engenharia, e a regulamentação atual do conselho profissional prevê que a ART de execução de obra ou prestação de serviço seja registrada antes do início da atividade. Em paralelo, a NR-10 exige que intervenções adotem medidas preventivas de controle do risco elétrico e que projetos e documentos técnicos sejam assinados por profissional legalmente habilitado.

Qual é o checklist do engenheiro que evita retrabalho?

Use este roteiro como filtro de qualidade antes, durante e depois da obra:

• levantar tensão do apartamento, cargas reais, simultaneidade e reserva futura;
• verificar alimentação, equilíbrio entre fases e capacidade do quadro/alimentador;
• separar iluminação e tomadas como regra, deixando misturas apenas nas exceções calculadas;
• prever circuitos independentes para cargas de uso exclusivo ou virtualmente dedicado acima de 10 A;
• manter cozinhas, áreas de serviço e lavanderias com circuitos próprios de tomadas;
• dimensionar fase, neutro e PE por corrente de projeto, fatores de correção, curto-circuito e queda de tensão;
• selecionar disjuntores pela coordenação entre carga, cabo e corrente presumida de falta;
• prever DR 30 mA onde a norma exige e nunca “aposentá-lo” para parar disparos;
• conferir aterramento, continuidade do PE e proibir qualquer “terra” improvisado em tubulação;
• testar continuidade, isolamento, impedância/aterramento e dispositivos DR;
• identificar o quadro, reservar espaço para expansão e atualizar os documentos “as built”;
• emitir relatório e, quando cabível, ART antes do início e ao longo da responsabilidade técnica.

Quais dúvidas aparecem toda vez que alguém reforma a elétrica?

Posso usar cabo 2,5 mm² em tudo para “não ter erro”?
Não. Ele atende o mínimo de circuitos de força, mas pode ficar insuficiente por carga, distância, agrupamento ou queda de tensão. O cálculo real continua obrigatório.

Se o disjuntor cai muito, trocar por um maior resolve?
Resolve o sintoma por pouco tempo e piora o risco. A norma alerta que aumentar a amperagem sem rever cabos e causa da atuação é erro grave.

Tomada de 20 A obriga circuito exclusivo?
Não automaticamente. O que manda é a corrente nominal do equipamento previsto para aquele ponto e a forma de uso do circuito.

DR substitui aterramento?
Não. O DR é proteção adicional. A instalação continua precisando de condutor de proteção e tomadas com contato de aterramento.

Posso usar cano metálico como terra?
Não. A norma não admite tubulações de água ou gás como alternativa ao condutor de proteção do circuito.

Misturar iluminação e tomadas é proibido?
Como regra, os circuitos devem ser distintos. Em residência, a mistura só aparece como exceção, com condições simultâneas e limite de corrente do circuito comum.

Reforma parcial exige teste mesmo assim?
Sim. Ampliação ou reforma deve ser inspecionada e ensaiada, e ainda precisa ser verificado se não comprometeu a parte existente.

Como saber se o quadro antigo precisa sair?
Se ele não comporta separação de circuitos, DR, identificação clara e espaço de reserva para ampliação, já perdeu a conversa com a reforma.
